手动箱MT,轴承又是起什么作用

作者:小编2021-07-04 16:22:46

手动箱有2轴和3轴两种结构,2轴多用于前置前驱,3轴则是前置后驱。

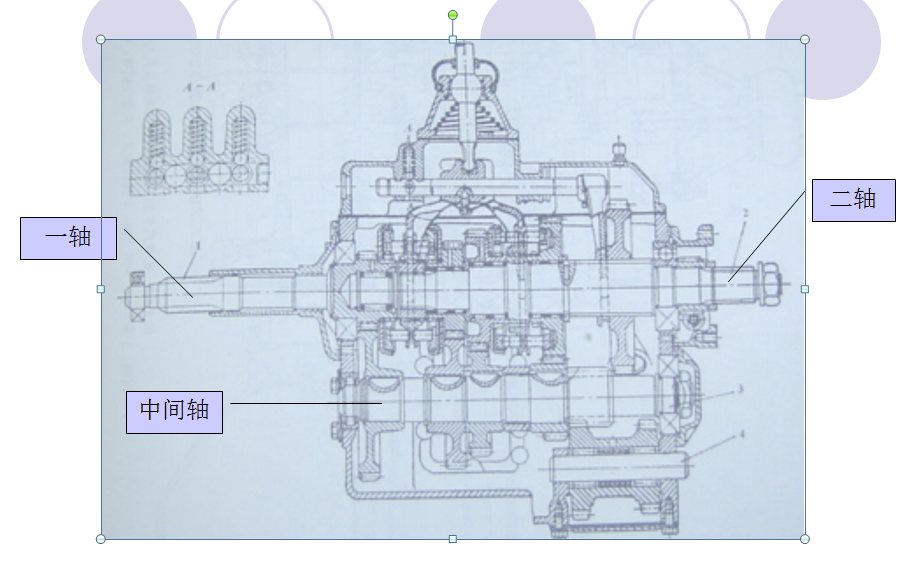

手动箱MT,轴承又是起什么作用(图1)

       2轴式手动变速器中的一轴是动力输入轴,和动力输出的二轴平行,每个前进档位均有一对齿轮啮合进行动力传动,相比于三轴变速器,二轴显然是更紧凑,且结构简单,但是直接档传动效率没有三轴的高。
        三轴变速器由输入一轴、中间轴和输出二轴组成,输出一轴和输出二轴同心,与中间轴平行,输入一轴与中间轴有一组常啮合尺寸。相比于二轴变速器,三轴变速器由于每个档位传动均有两队齿轮完成,顾传动效率要低,直接档则不通过中间轴直接输出到输出轴,并且在齿轮中心距较小的前提下依然可以获得很大的传动比。

手动箱MT,轴承又是起什么作用(图2)

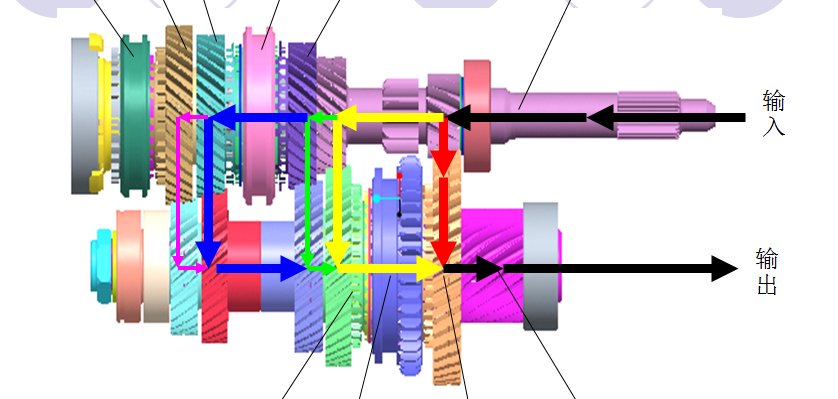

下面是个简单的二轴式变速器的功率流:


手动箱MT,轴承又是起什么作用(图3)





以上是简单的手动变速器的结构,下面将会讲到每个档的变速是如何实现的。。。
